品牌  欣固

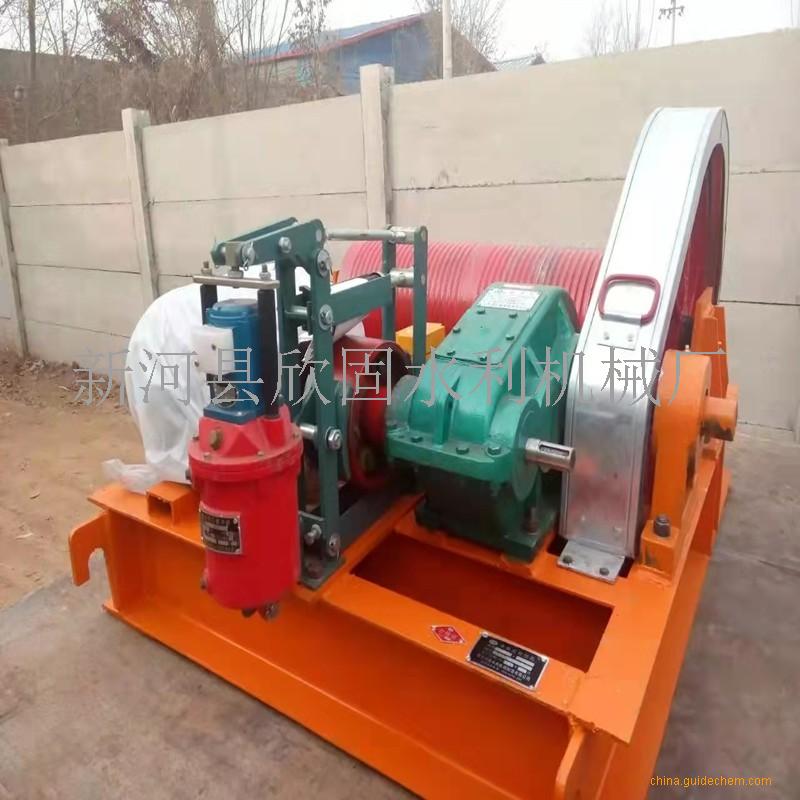

卷扬式启闭机快速卷扬式启闭机结构型式及操作控制方式 编辑 快速卷扬式启闭机通常是在普通卷扬式启闭机上增设离心调速器、直流电磁铁等设备，满足在无交流电源情况下能快速闭门的需要，其结构型式及操作控制方式较多。  1.直流电磁液压松闸制动器配硅整流器操作  正常启闭时采用交流电源，直流电磁铁由通过硅整流的交流电源供电，操作制动器。此时电动机正常接入交流电工作，电动机驱动圆柱齿轮减速器(开式传动通常为二级，闭式传动通常为四级) 和卷扬装置启闭闸门，而离心调速器由于转速较低，不参与工作。快速下降时，直流电磁铁直接从蓄电池室接入直流电源，操作制动器，此时电动机不通电，闸门自重及水柱、加重等竖直向下的力迫使卷扬装置、减速器和电动机旋转。当减速器高速轴达到一定转速时，安装于其上的离心调速器动作，控制闸门快速下降。在离底槛约0.3m时，主令控制器动作，自动切断直流电源，制动器抱闸，使闸门悬挂在底槛之上。过5S后，时间继电器动作，接通直流电源，使直流电磁铁继续工作，松开制动器而将闸门下降至底槛，闸门下降至底槛时的速度应控制在5m/min 以内，因此闸门悬挂位置不能离底坎太高；此时若交流电恢复供应，时间继电器也可接通交流电源，松开制动器后使电动机也投入工作，而将闸门下降至底槛。  闸门在快速下降过程中，速度并不局限在5m/min 以内，而是根据需要由离心调速器来进行控制。但离心调速器也是有转速限制的，调速器的转速受电动机或减速机转速的限制，同时也受调速器自身运行平稳和发热要求的限制。在走访中发现，有些工程由于闸门孔口高度不大，闸门在整个快速下降过程中的速度由离心调速器控制在5m/min以内，就可以满足2min内关闭孔口要求，因此不用在闸门接近底槛时断电，而是直接落至底槛。  在这种结构型式中，只有一个制动器，且只配备一种电磁铁，因此采用更加可靠的电磁液压制动器代替普通电磁铁制动器。电磁液压制动器动作平稳、噪音低、寿命长，还可以自动补偿自动闸瓦的磨损，制动力矩有保证。由于这种结构型式只需要一种电磁铁和一台二级圆柱齿轮减速器，布置紧凑，虽制动器价格稍高，但总体造价较低，是较常采用的一种结构型式。  2.长行程双电磁铁松闸制动器操作  这种操作型式的主要特点，是在长行程制动器上装交流和直流电磁铁各一个，并通过同一根操纵杆操作制动器。正常启闭时采用交流电源，交流电磁铁投入工作松开制动器，电动机接入交流电工作。快速下降时，交流电磁铁及电动机不通电，直流电磁铁在继电保护装置的作用下接入直流电源，松开制动器，进入快速闭门模式。
